Метод прокола/продавливания

Наиболее часто встречающимися искусственными преградами при прокладке наружных сетей водоснабжения и канализации являются автомобильные и железные дороги. На магистральных дорогах движение транспорта настолько интенсивно, что даже в ночное время трудно выбрать отрезок времени для устройства пересекающей дорогу траншеи и укладки в нее трубопровода. В таких случаях применяют бестраншейную прокладку.

Бестраншейную прокладку трубопроводов выполняют несколькими способами: прокол, продавливание, горизонтальное бурение и щитовая проходка. На выбор каждого из указанных способов влияют различные факторы: грунтовые и гидрологические условия; характер сооружений над переходом; требования к изоляции трубопроводов; длина и точность проходки; диаметр прокладываемых трубопроводов и экономическое обоснование предполагаемого способа.

Прокол чаще всего применяют для прокладки трубопроводов в глинистых и суглинистых грунтах при диаметре труб до 600 мм. Длина прокладки таким способом достигает 60 м. При этом грунт не разрабатывается, а уплотняется в радиальном направлении вокруг трубы. Для прокола требуются весьма значительные усилия (от 150 до 3000 кН). Для их создания применяют лебедки, тракторы и бульдозеры, а чаще всего — гидравлические домкраты. Для уменьшения сопротивления грунта и сил бокового трения на конец трубы устанавливается конусный наконечник, диаметр основания которого на 20 мм больше наружного диаметра прокладываемой трубы.

При небольших диаметрах труб конусный наконечник не устанавливают,   а  прокалывают  грунт трубой (с образованием уплотняющего ядра). В этом случае точность прокола получается выше, чем с установленным конусным наконечником, так как при встрече конической поверхности с каким-либо препятствием в грунте (валуны, булыжники и т. п.) наконечник несколько сдвигается от оси и дальнейший прокол происходит по дуге. Прокол выполняют в следующей последовательности. В котловане, выкопанном на определенном расстоянии от препятствия, сооружают опорную конструкцию и монтируют гидравлические домкраты. На поверхности котлована устанавливают насос высокого давления для подключения домкратов. В технических характеристиках домкрата кроме величины создаваемого усилия указывается величина хода штоков домкрата или расстояние, на которое может передвинуться нажимная плита домкрата, возвращаясь в исходное положение. В котлован с установленными домкратами опускается прокладываемая труба с наконечником, оборудованная специальным приспособлением (для передачи усилия от нажимной плиты домкрата на прокладываемую трубу), называемым шомполом. Шомпол изготавливают из трубы диаметром меньше или больше диаметра прокладываемого трубопровода. В первом случае шомпол вставляется внутрь прокладываемой трубы, во втором — надевается на нее.

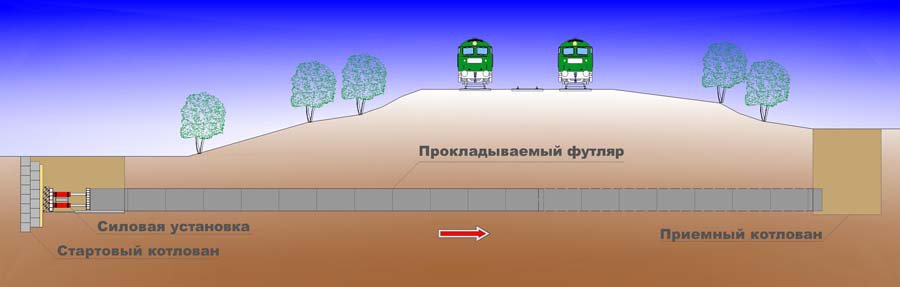

На шомполе диаметрально просверлены отверстия, расстояние между которыми равно величине хода штоков домкрата. Длина первого звена прокладываемой трубы с шомполом принимается 6... 7 м. Для выполнения первого цикла прокола к нажимной плите домкратов крепится только шомпол, а конец прокладываемой трубы остается свободным. При вдавливании трубы грунт защемляет наконечник, а нажимная плита домкратов, возвращаясь в первоначальное положение, вытаскивает за собой шомпол. В результате выполненной операции за свободным концом трубы появляется первое отверстие в шомполе на расстоянии одного хода штоков домкратов от нажимной плиты. В отверстия шомпола вставляется стальной стержень диаметром 50 мм, и цикл повторяется. Схема выполнения прокола показана на рис. 3.23. Имеются установки с подвижным упором, подтягивающие его при обратном ходе штоков домкратов (шагающие домкраты). В этом случае шомпол не требуется; домкраты с нажимной плитой и подвижным упором перемещаются вслед за прокалываемой трубой до полного ее внедрения в грунт, а затем возвращаются в исходное положение. К свободному концу трубы приваривают новое звено, и цикл повторяется.

Прокол производят со скоростью 4—6 м/ч. Для увеличения скорости прокола применяют вибропрокол, при котором статическое усилие домкратов сочетается с виброимпульсами, при этом скорость повышается до 20... 40 м/ч.

Одной из разновидностей способа прокола является гидропрокол, который применяют в легкоразмываемых грунтах. При гидропроколе грунт перед трубой размывается специальной насадкой, и в образующуюся пазуху продвигается труба. Недостатком этого способа являются возможные отклонения от оси прокладываемой трубы, а также дополнительные затраты на организацию отвода пульпы.

Способ продавливания эффективен для различных грунтов I... IV групп при диаметре продавливаемых трубопроводов от 600 до 1720 мм и длине прокладки до 100 м. При этом способе труба открытым концом продавливатся в грунт, который, попадая в трубу, образует плотную пробку. Грунт внутри трубы разрабатывается различными способами и удаляется из забоя. Для создания нажимного усилия при продавливании применяют гидравлические домкраты, расположенные симметрично по окружности трубы. Продавливание выполняют в следующей последовательности. В котлован, оборудованный прочной упорной стенкой и гидравлическими домкратами, опускают первое звено продавливаемой трубы на направляющую раму и стыкуют с нажимной плитой домкратов, оставляя конец трубы свободным. При надавливании домкратами открытый конец трубы входит в грунт, внутри трубы образуется грунтовая пробка.

Нажимная плита домкрата возвращается в первоначальное положение, а между концом трубы и плитой образуется зазор, равный ходу штоков домкрата. В начальный период грунт внутри разрабатывается лопатами с длинной рукоятью (желонками), а в дальнейшем—лопатами с короткой рукоятью и пневматическими ударными приспособлениями. После разработки и удаления из трубы грунта в зазор между нажимной плитой домкратов и краем продавливаемой трубы устанавливается первый нажимной патрубок, длина которого равна шагу штоков домкратов. Таких нажимных патрубков три. Второй длиннее первого вдвое, третий — втрое.

Когда между нажимной плитой домкратов и свободным концом трубы образуется зазор, равный четырем шагам штоков домкратов, ставят первый и третий нажимные патрубки, при зазоре в пять шагов — второй и третий. Установка более двух нажимных патрубков в зазор между нажимной плитой домкратов и свободным концом трубы запрещается. При полном внедрении в грунт, разработке и удалении грунта из внутренней полости одного звена трубы в котлован опускается и приваривается к свободному концу следующее звено и циклы продолжаются.
