Метод ГНБ

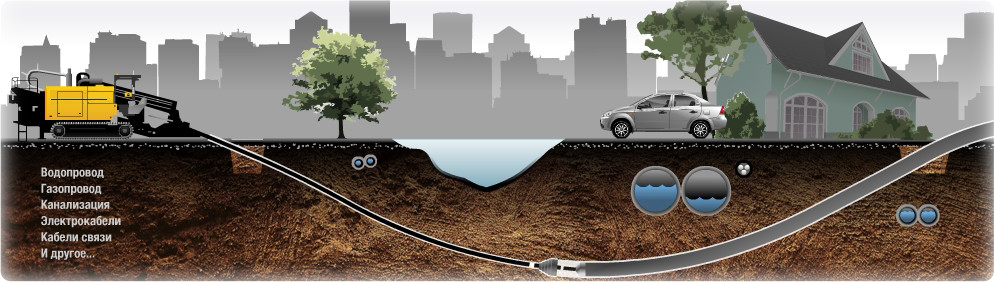

Горизонтально направленное бурение — это бестраншейный метод прокладывания подземных коммуникаций с помощью специальных буровых установок. Данный метод был основан в 1971 году американским инженером Мартином Черрингтоном (Martin Cherrington). Широко используемое в последнее время горизонтальное бурение позволяет снизить временные и трудовые затраты особенно при строительстве подземных линий под естественными препятствиями (реки, овраги, озера, лесные массивы, плывуны) и в городских условиях (железные дороги, трассы, скверы, парки, и другое).

В основном ГНБ применяют при прокладке трубопроводов, канализаций, водопроводов, газопроводов и футляров для кабелей связи без поверхностного вскрытия грунта, сохраняя природный ландшафт. Прокол под дорогой — единственный способ проложить дополнительные коммуникации без раскопки традиционной траншеи.

Прокладка труб методом ГНБ выполняется нашей компанией в строгом соответствием с нормативно-технической документацией, а именно: СТО Нострой 2.27.17-2011, информационное сообщение №522 МКС филиала ОАО "Мосэнерго", СНИП 3.05.04-85* и другими нормативными актами.

Этапы строительства подземных коммуникаций

Первый этап — это бурение пилотной скважины, осуществляемое при помощи буровой головки со скосом в передней части и встроенным передатчиком. Информация о местоположении, угле наклона буровой головки передается на монитор системы локации. Через специальные отверстия подается бентонитовый буровой раствор, уменьшающий трение и предохраняющий скважину от обвалов. Первый этап завершается, как только буровая головка выходит в заданной проектом точке в соответствии с проектным профилем.

Второй этап — расширение скважины с помощью расширителя обратного действия или риммера. Для дальнейшего беспрепятственного протягивания коммуникаций необходимо увеличить скважину так, чтобы ее диаметр превышал на 25-30% диаметр трубопровода

Третий этап - на завершающем этапе протягивается плеть трубопровода, к переднему концу которой крепится оголовок с воспринимающим тяговое усилие вертлюгом и риммеру. Таким образом, буровая установка затягивает в скважину плеть по запланированной траектории. После окончания буровых работ сдается исполнительная документация заказчику.

Преимущества горизонтального Направленного Бурения (ГНБ):

1. Производственно-технический аспект применения ГНБ:

  • Возможность бестраншейного строительства, ремонта и санации подземных коммуникаций:
    - под реками, оврагами, лесными массивами; в специфических грунтах (скальные породы, плывуны);
    - в охранных зонах высоковольтных воздушных линий электропередач, магистральных газо-, нефте-, продуктопроводов;
    - в условиях плотной жилищной застройки городов при прохождении трассы под автомагистралями, трамвайными путями, автомобильными дорогами, скверами и парками;

  • Сокращение сроков и объема организационно-технических согласований перед началом работ в связи с отсутствием необходимости остановки движения всех видов наземного транспорта, перекрытия автомобильных и железных дорог;

  • Значительное сокращение сроков производства работ за счет использования высокотехнологичных буровых комплексов;

  • Значительное сокращение количества привлекаемой для прокладки трубопроводов тяжелой техники и рабочей силы;

  • Уменьшение риска аварийных ситуаций и гарантия длительной сохранности трубопроводов в рабочем состоянии за счёт использования полимерных труб;

  • Не нужны внешние источники энергии при производстве работ в связи с полной автономностью установок;

  • Нет необходимости производства работ по водопонижению в условиях высоких грунтовых вод.

2. Финансово-экономический аспект применения горизонтального направленного бурения:

  • Уменьшение сметной стоимости строительства трубопроводов за счет сокращения сроков производства работ, затрат на привлечение дополнительной рабочей силы и тяжелой землеройной техники а под реками - земснарядов и плавсредств.

  • Минимизация затрат на энергообеспечение буровых комплексов вследствие экономичности используемых агрегатов;

  • Отсутствие затрат на восстановление поврежденных участков автомобильных и железных дорог, зеленых насаждений и объектов городской инфраструктуры;

  • Сокращение эксплуатационных расходов на контроль и ремонт трубопроводов в процессе эксплуатации.

3. Социально-экологический аспект применения горизонтального направленного бурения:

  • Сохранение природного ландшафта и экологического баланса в местах проведения работ, исключение техногенного воздействия на флору и фауну, размыва берегов и донных отложений водоемов;

  • Минимизация негативного влияния на условия проживания людей в зоне проведения работ.

Можно сделать вывод, что именно метод ГНБ - горизонтально направленное бурение - является самым современным и эффективным на сегодняшний день. Обращайтесь в нашу компанию ООО «СК «УНИВЕРСАЛСТРОЙ» и работающие у нас специалисты-профессионалы смогут проконсультировать Вас по всем интересующим вопросам. Пользуясь нашими услугами, Вы можете рассчитывать на индивидуальный подход, ответственность в работе и, безусловно, высокий уровень сервиса!
